卷板機可分為三輥卷板機和四輥卷板機兩類。三輥卷板機又可分為對稱式與不對稱式兩種。
卷板機的工作原理，為對稱式三輥筒卷板機的輥筒斷面圖，輥筒沿軸向具有一定的長度，以使板料的整個寬
度受到彎曲。
在兩個下輥筒的中間對稱位置上有上輥筒i，上輥筒能在垂直方向調節，使置于上下輥筒間的板料得到不同的彎曲半徑。下輥筒是主動的，安裝在固定的軸承內，由電動機通過齒輪減速器使其同方向同轉速轉動，上輥是被動的，安裝在可作上下移動的軸承內。大型卷板機上輥的調節是機械或液壓的，小型卷板機中常為手動調節。
工作時板料置于上下輥間，壓下上輥，使板料在支撐點間發生彎曲，當兩下輥轉動時，由于摩擦力作用使板料移動，從而使整個板料發生均勻的彎曲。
根據上述彎曲原理可知，只有當板料與上輥筒接觸到的部分，才會達到所需要的彎曲半徑，因此板料的兩端邊緣各有一段長度沒有接觸上輥，不發生彎曲，稱為剩余直邊，剩余直邊長度約為兩下輥距離的一半。
不對稱三輥筒卷板機的輥筒斷面圖，上輥筒是位于下輥筒的上面，另一輥筒在側面，稱為側輥筒。上下兩輥筒是由同一電動機旋轉的。下輥能上下調節，調節的最大距離約等于能卷彎鋼板的最大厚度。側輥筒是被動的
，能沿傾斜方向調節。
彎曲時，將板料送人上下輥筒，然后調節下輥將板料壓緊，產生一定的摩擦力，再調節側輥的位置，當上下輥由電動機馭動旋轉時，板料發生彎曲。
這種不對稱三輥筒卷板機的優點是板的兩端邊緣也能得到彎曲，剩余直邊的長度比對稱式三輥卷板機縮小很多，其值不到板厚的兩倍。雖然側輥與下輥之間板料得不到彎曲，但只要將板料從卷板機上取出后調頭彎曲，就
能完成整個彎曲過程。
板料邊緣的彎曲由兩個側輥筒分

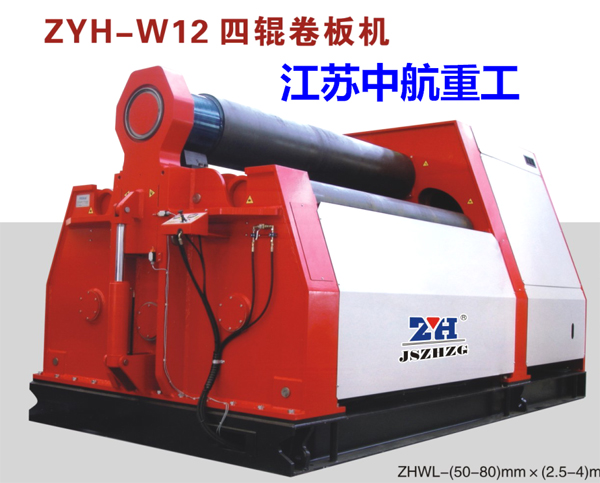

四輥卷板機由四個輥?zhàn)咏M成，上輥為主傳動且上輥位置固定，下輥兩端由液壓缸帶動升降。下輥升起可使其與上輥夾緊板材頭部，按需要改變側輥與上輥的距離進行彎曲板材兩端頭部。然后下輥下降，兩個側輥升起，板材彎卷成圓柱形。 卷板機的下輥的作用是提供一定的向上力，(設該力為夾緊力W)，與上輥一起夾緊所卷鋼板，使上輥與被卷鋼板間產生足夠的摩擦力，在上輥旋轉時能夠帶動鋼板運動。
此外，在兩側輥?zhàn)饔镁戆鍟r，下輥還起支承點作用。 四輥卷板機下輥筒的升降采用液壓傳動的方式來控制，因為下輥的重量本身就很大，在卷板的過程中下輥還要有給上輥一個向上力，使上輥與被卷鋼板間產生足夠的摩擦力，使上輥與下輥在卷板的過程中能夠始終保持夾緊工件，在上輥旋轉時，能帶動鋼板運動。在下輥運動的過程中要求下輥筒可以升高也可以下降到不超過200mm的任意高度上。由于下輥在運動的過程中對速度的要求不高，液壓傳動具有傳動平穩，易于實現過載保護，易于實現自動化的特點。因此在下輥的傳動方式上面，選擇了采用液壓傳動。
四輥筒卷板機，它與不對稱三輥卷板機基本相似，只是增加了一只側輥筒。 |
